Aufgabenstellung

Die S5-Steuerungen zweier Heizwerke (derzeit S5-95F), insgesamt 6 Kessel, 2 Druckhaltungen, sowie Netzumwälzpumpen sollen gegen aktuelle S7-Baugruppen ausgetauscht werden. Im gleichen Zuge soll auch die Intouch-Visualisierung ausgetauscht werden.

Vor-Ort-Bedienschalter und Anzeigen sollen wegfallen und durch HMI-Geräte ersetzt werden. Die Daten sollen in einem Heizwerk zentral gesammelt werden.

Realisierung

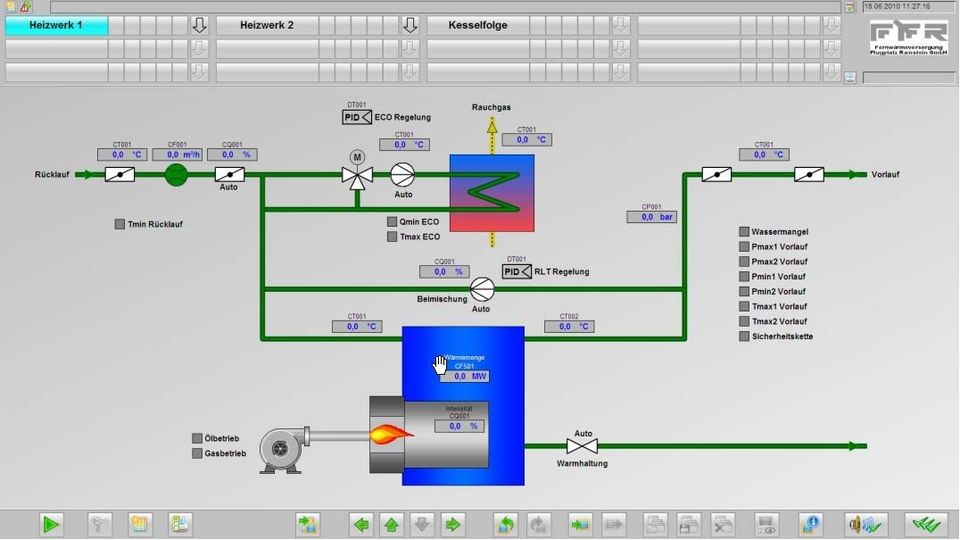

Die S5-95F-Steuerungen wurden durch S7-317F-Steuerungen ersetzt. Jeder Kessel des Heizwerkes bekam sein eigenes Touchpanel mit einer Visualisierung in WinCC-Flexible. Die Steuerungen wurden per Ethernet miteinander vernetzt. Die Heizwerke wurden untereinander über eine SDSL-Leitung mittels zweier DSL-Router miteinander verbunden. Die Daten der einzelnen Kessel laufen nun zentral in der Leitwarte eines Heizwerkes auf. In der Leitwarte wurde die in die Jahre gekommene Intouch-Visualisierung durch 2 WinCC-Single-Stations ersetzt, von denen aus man alle Kessel der Heizwerke bedienen und beobachten kann. Die Frequenz-Umrichter der Netzumwälzpumpen wurden in diesem Zuge ebenfalls erneuert und per Touchpanels visualisiert.
